Cara Membongkar Samsung Galaxy S6

Cara Membongkar Samsung Galaxy S6

Dalam panduan ini, saya akan menjelaskan bagaimana membongkar Samsung Galaxy S6 untuk melepas penutup belakang, baterai, kamera dan motherboard, merujuk pada panduan ini, Anda dapat memperbaiki Samsung Galaxy S6 Anda.


Samsung Galaxy S6 Disassembly Step:

 1. Pertama-tama buka tutup cover belakang menggunakan heat gun selama 2-3 menit

Samsung Galaxy S6 Menggunakan desain dua kaca/glasses  dan batre yang tidak mudah dilepas.

 2. Penutup cover belakang dilapisi lapisan stiker pendingin agar suhu smartphone tetap terjaga.

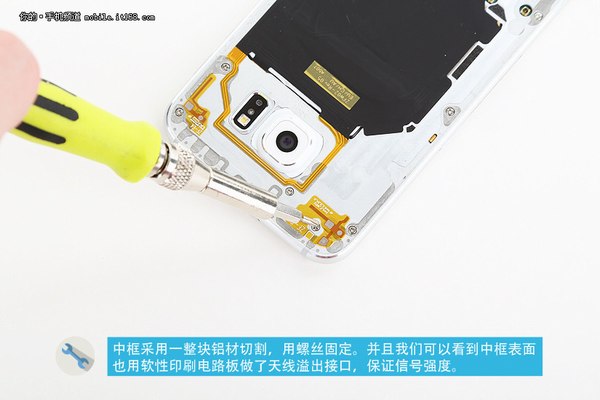

  3. Lepas semua baut yang mengunci tulang tengah/ middle frame
4. Tulang Tengah/ Middle Frame


5. NFC (Near Field Communication) Module

6. Sekarang lepaskan baut yang mengunci motherboard

7. Motherboard dan kamera Samsung Galaxy S6

8. Samsung Galaxy S6 didukung power sebesar 3.85v, 2550mah, 9.82wh li-ion battery

9. Kamera belakang dan kamera depan


10. Untuk mencapai efek stabilisasi yang lebih baik, kamera utama juga dilengkapi dengan tempat tetap, untuk memastikan kamera tidak menghasilkan jitter yang tidak diinginkan

11. Semua Chip/ IC ditutupi dengan perisai logam dan stiker pendingin pada Processor




12. Penjelasan Tata letak Komponen. KM5120 chip, LPDDR4 32GB ROM, Samsung Exynos 7420 processor

13. Penjelasan Tata letak Komponen, Maxim Integrated MAX77843, NXP 66T05 NFC chip, Olssen WM1840, AVAGO 9010, AVAGO 9020

14. Samsung Exynos 7420 processor


15. Single lampu flash, heart rate sensors(sensor detak Jantung), infrared sensors

Secara Gamblang penggambaran langkah-langkah Membongkar Samsung Galaxy S6 seperti itu. Semoga Membantu.
